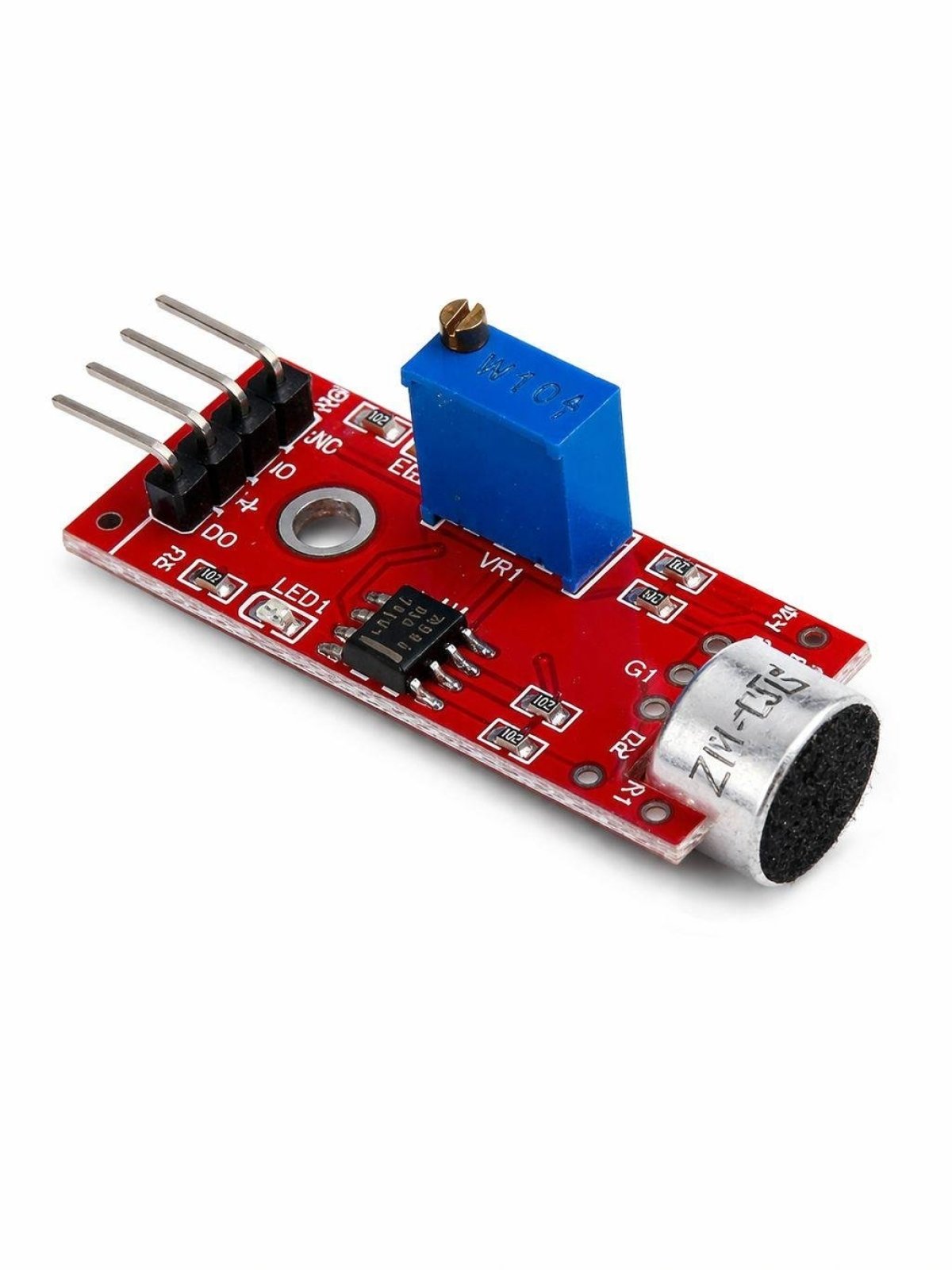

تعريف وحدة حساس الصوت (ميكروفون) 4 PIN

وحدة حساس الصوت (Sound Detection Sensor Module) هي لوحة إلكترونية صغيرة تستخدم للكشف عن شدة الصوت في البيئة المحيطة وتحويلها إلى إشارات كهربائية يمكن للمتحكمات (مثل أردوينو) قراءتها ومعالجتها. تعتمد هذه الوحدة على ميكروفون مكثف صغير (Electret Microphone) لالتقاط الموجات الصوتية، ودائرة مقارن جهد تعتمد على شريحة LM393 لتحويل الإشارة .

الميزة الأهم في هذه الوحدة أنها توفر نوعين من المخرجات في آن واحد، مما يمنحك مرونة كبيرة في الاستخدام:

• مخرج رقمي (DO - Digital Output): يعطي إشارة HIGH أو LOW بناءً على عتبة صوتية مضبوطة مسبقاً (مثالية لأنظمة الإنذار أو التشغيل عند سماع صوت).

• مخرج تناظري (AO - Analog Output): يعطي إشارة متغيرة تتناسب طردياً مع شدة الصوت، مما يسمح بقياس مستوى الصوت بدقة (مثالي لمشاريع التفاعل مع الموسيقى أو قياس شدة الضوضاء) .

أبرز الميزات التقنية

مكونات الوحدة وطريقة عملها

1. المكونات الرئيسية:

• الميكروفون: يلتقط الموجات الصوتية ويحولها إلى إشارة كهربائية ضعيفة .

• شريحة LM393: تقارن الإشارة القادمة من الميكروفون بجهد مرجعي (عتبة) يتم ضبطها بواسطة مقياس الجهد. عندما تتجاوز شدة الصوت هذه العتبة، يتغير المخرج الرقمي .

• مقياس الجهد (Potentiometer): أداة صغيرة تُستخدم لضبط حساسية الوحدة (عتبة الصوت التي سيتم عندها تفعيل المخرج الرقمي) .

• مصابيح LED إرشادية: LED لتشغيل الطاقة وآخر للإشارة عند اكتشاف الصوت .

2. مبدأ العمل:

1. يلتقط الميكروفون الموجات الصوتية ويحولها إلى إشارة كهربائية متغيرة.

2. يتم تضخيم هذه الإشارة ومقارنتها مع العتبة المضبوطة مسبقاً بواسطة شريحة LM393 .

3. إشارة الخرج التناظري (AO) تعكس قيمة الصوت الخام المتغيرة باستمرار، بينما المخرج الرقمي (DO) يعطي إشارة ثابتة (HIGH أو LOW) عند تجاوز الصوت للعتبة المحددة.

طريقة الاستخدام مع أردوينو

1. التوصيلات الكهربائية:

ملاحظة: يمكنك استخدام المخرج الرقمي فقط، أو التناظري فقط، أو كليهما معاً حسب احتياج مشروعك .

2. ضبط الحساسية:

• قم بتوصيل الوحدة وتشغيلها.

• استخدم مفك براغي صغير لتدوير مقياس الجهد الموجود على اللوحة .

• اتجاه عقارب الساعة: يزيد الحساسية (ينشط المخرج الرقمي عند أصوات أقل).

• عكس عقارب الساعة: يقلل الحساسية (ينشط المخرج الرقمي عند أصوات أعلى).

• راقب مصباح LED الإرشادي على اللوحة أثناء الضبط لتحديد العتبة المناسبة.


  ---

  المشاريع التي تستخدم هذه الوحدة

  تتنوع تطبيقات حساس الصوت بشكل كبير، ومن أشهرها:

• مفتاح التصفيق (Clap Switch): تشغيل وإطفاء الأجهزة (مثل المصابيح أو المراوح) عند سماع تصفيقتين متتاليتين .

• التحكم الصوتي: تشغيل الأجهزة المنزلية أو إيقافها عن طريق الصوت أو الأوامر الصوتية البسيطة .

• مشاريع الإضاءة التفاعلية: التحكم في شدة أو لون مصابيح LED تبعاً لمستوى الصوت والموسيقى (إضاءة تناغم مع الإيقاع) .

• جهاز قياس مستوى الضوضاء: بناء جهاز لمراقبة شدة الصوت في الفصول الدراسية، المكاتب، أو ورش العمل وعرضها على شاشة LCD .

• أنظمة الإنذار: كشف الأصوات العالية أو الصراخ وتفعيل إنذار أمني .

• مشاريع الروبوتات التفاعلية: جعل الروبوت يستجيب للأصوات أو الأوامر الصوتية البسيطة.

• تطبيقات إنترنت الأشياء (IoT): إرسال إشعارات عند اكتشاف أصوات معينة (مثل صوت كسر الزجاج أو إنذار الحريق).
