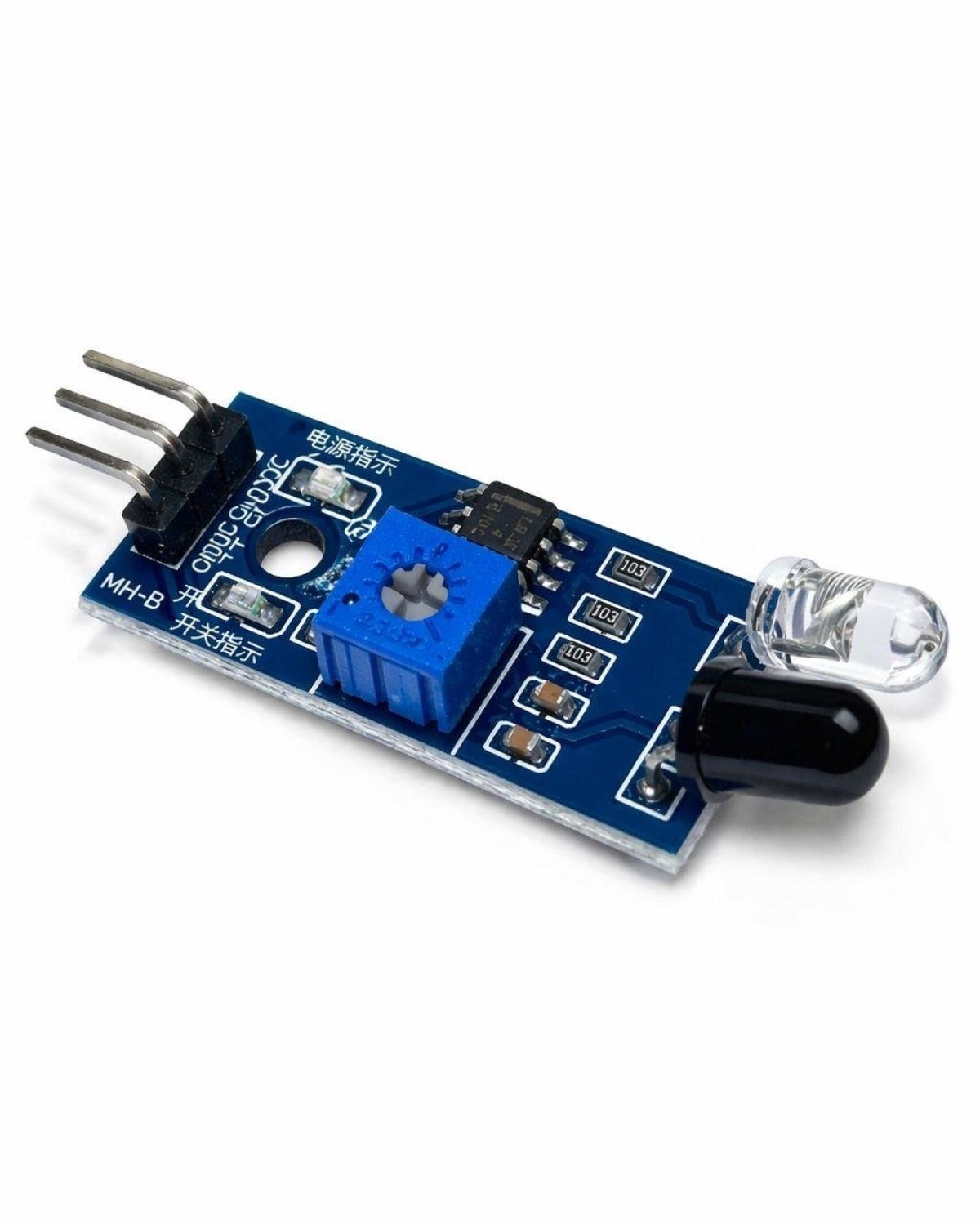

وحدة تجنب العوائق بالأشعة تحت الحمراء هي وحدة استشعار بصرية تستخدم للكشف عن وجود عوائق أمامها ضمن نطاق معين، دون الحاجة إلى لمسها. تعتمد على مبدأ الانعكاس الضوئي، حيث تقوم بإصدار شعاع من الأشعة تحت الحمراء (IR) عن طريق باعث (IR Transmitter)، وعندما يصطدم الشعاع بعائق قريب، ينعكس جزء منه إلى مستقبل (IR Receiver) مثبت على نفس اللوحة، مما يولد إشارة كهربائية تدل على وجود العائق. تعتبر هذه الوحدة من أشهر الحساسات المستخدمة في مشاريع الروبوتات والمركبات الذكية لتجنب الاصطدام بالجدران والعوائق.
| الميزة | المواصفة |
|---|---|
| جهد التشغيل | من 3.3 فولت إلى 5 فولت (تيار مستمر DC) |
| التيار المستهلك | حوالي 20-30 مللي أمبير |
| المسافة القصوى للكشف | من 2 إلى 30 سم (قابلة للضبط) |
| المسافة الدنيا للكشف | حوالي 2 سم |
| زاوية الكشف | حوالي 35 درجة |
| نوع المخرج | مخرج رقمي (HIGH / LOW) |
| ضبط المسافة | عبر مقياس جهد (Potentiometer) مدمج على اللوحة |
| المكونات الرئيسية | باعث ومستقبل للأشعة تحت الحمراء + مقارن جهد (LM393) |
| درجة حرارة التشغيل | من -25°م إلى +85°م |
| لون السلك | أحمر (VCC)، أسود (GND)، أصفر (OUT) |
باعث الأشعة تحت الحمراء (IR LED): يصدر شعاعاً من الضوء غير المرئي بتردد معين (عادةً 38 كيلوهرتز) باتجاه الأمام.
مستقبل الأشعة تحت الحمراء (Photodiode أو Phototransistor): يستقبل الشعاع المنعكس من العائق القريب.
شريحة LM393 (مقارن جهد): تقارن الإشارة المستقبلة مع عتبة جهد مرجعية قابلة للضبط.
مقياس الجهد (Potentiometer): لضبط المسافة التي يتم عندها اكتشاف العائق.
مصباح LED إرشادي: يضيء عند اكتشاف عائق (حسب حالة الخرج).
تقوم الوحدة بإصدار شعاع أشعة تحت حمراء باستمرار من الباعث.
في الحالة الطبيعية (بدون عائق)، لا ينعكس الشعاع، ويكون المستقبل في حالة سكون.
عند وجود عائق ضمن نطاق الكشف، ينعكس الشعاع باتجاه المستقبل.
يقوم المستقبل بتحويل الشعاع المنعكس إلى إشارة كهربائية، وتقوم شريحة LM393 بمقارنتها مع العتبة المضبوطة.
عند تجاوز الإشارة للعتبة، يتغير المخرج الرقمي من HIGH إلى LOW (أو العكس حسب تصميم الدائرة)، ويضيء LED الإرشادي.
ملاحظة: معظم الوحدات تعطي LOW عند اكتشاف عائق و HIGH عند عدم وجود عائق (نشط منخفض)، ولكن قد تختلف حسب الطراز.
| طرف الوحدة | الوظيفة | التوصيل مع أردوينو |
|---|---|---|
| VCC | جهد التشغيل | 5 فولت |
| GND | الأرضي | GND |
| OUT | المخرج الرقمي | أي منفذ رقمي (مثل D7) |
يوجد على اللوحة مقياس جهد (مقاومة متغيرة) يمكن ضبطها باستخدام مفك براغي صغير:
اتجاه عقارب الساعة: تزيد مسافة الكشف (يكتشف العوائق من مسافة أبعد).
عكس عقارب الساعة: تقلل مسافة الكشف (يكتشف العوائق من مسافة أقرب فقط).
طريقة الضبط المثالية: ضع عائقاً على المسافة المطلوبة، وأدر المقياس حتى يتغير حالة LED الإرشادي، ثم أدره ببطء في الاتجاه المعاكس حتى يعود LED إلى حالته الطبيعية، وستكون المسافة قد ضُبطت بدقة.
يفضل تثبيت الوحدة في مقدمة الروبوت أو السيارة بحيث تكون مواجهة للأمام.
يجب أن يكون ارتفاع الوحدة مناسباً لارتفاع العوائق التي تريد كشفها (مثل الجدران أو الأثاث).
تجنب تركيب الوحدة في مكان يتعرض لضوء شمس مباشر قوي، حيث قد يؤثر ذلك على دقة القراءات.
تُستخدم وحدة تجنب العوائق بالأشعة تحت الحمراء في العديد من المشاريع، ومن أشهرها:
الروبوتات المتجنبة للعوائق (Obstacle Avoidance Robots): هي الاستخدام الأكثر شيوعاً، حيث تسمح للروبوت بتغيير اتجاهه عند اكتشاف عائق أمامه، مما يمكنه من التنقل في بيئته دون اصطدام.
السيارات الذكية (Smart Cars): استخدامها كجزء من نظام القيادة الذاتية لتجنب الاصطدام بالعوائق أو الجدران.
أنظمة العد والفرز: عد القطع أو المنتجات التي تمر على حزام ناقل، حيث يعطي الحساس إشارة عند مرور كل قطعة.
أنظمة وقوف السيارات (Parking Sensors): كشف العوائق خلف أو أمام السيارة أثناء الركن، مع إصدار إنذار صوتي أو ضوئي عند الاقتراب من عائق.
أنظمة التحكم في الحشود: كشف مرور الأشخاص أو الأجسام عبر ممر معين.
الأبواب الأوتوماتيكية: كشف وجود شخص أمام الباب لفتحه تلقائياً (في تطبيقات بسيطة).
أنظمة منع السرقة: كشف اقتراب شخص من منطقة محظورة وتفعيل إنذار.
روبوتات متابعة الخط (Line Follower): يمكن استخدامها كمكمل للحساسات الأخرى للكشف عن العوائق في مسار الروبوت.
مشاريع التعليم والروبوتات التعليمية: تدريس مبادئ الاستشعار، التغذية الراجعة، والتحكم في المحركات.
أنظمة الأمان في الآلات: كشف وجود يد أو جسم في منطقة خطرة وإيقاف الآلة فوراً.
ألعاب تفاعلية: تصميم ألعاب تعتمد على كشف حركة اليد أو الأجسام.
تأثير الضوء الخارجي: قد يتأثر الحساس بأشعة الشمس المباشرة أو الإضاءة القوية، مما يسبب قراءات خاطئة (اكتشاف عوائق غير موجودة أو عدم اكتشافها). يُفضل استخدامه في الأماكن الداخلية، وإذا استخدمته في الخارج فحاول تظليله.
لون السطح العائق: الأجسام الداكنة (مثل الأسود أو الأزرق الداكن) تمتص الأشعة تحت الحمراء بشكل كبير، مما يقلل من مسافة الكشف. بينما الأجسام الفاتحة أو العاكسة تعكس الأشعة بشكل أفضل وتزيد من مسافة الكشف.
زاوية الكشف: زاوية الكشف حوالي 35 درجة، لذا يجب أن يكون العائق في مواجهة الحساس مباشرة للحصول على أفضل نتيجة. للعوائق الجانبية قد لا يتم اكتشافها.
المسافة الدنيا: الوحدة تحتاج إلى مسافة لا تقل عن 2 سم لتعمل بشكل صحيح، فعندما يكون العائق قريباً جداً قد لا تستطيع تمييزه بشكل موثوق.
تركيب متعدد الحساسات: إذا كنت تستخدم عدة حساسات في نفس المشروع، حاول توجيهها في اتجاهات مختلفة لتجنب تداخل الأشعة بينها، أو استخدم ترددات مختلفة.
التنظيف الدوري: تأكد من نظافة عدسة الباعث والمستقبل من الغبار أو الأوساخ، لأنها قد تعيق مرور الأشعة وتؤثر على دقة الكشف.
اختبار الوحدة: اختبر الوحدة باستخدام عوائق مختلفة (ألوان، مواد، مسافات) لفهم سلوكها قبل تركيبها في المشروع النهائي.
| الميزة | IR Obstacle Sensor | Ultrasonic (HC-SR04) | PIR Motion Sensor |
|---|---|---|---|
| المبدأ | انعكاس الأشعة تحت الحمراء | الموجات فوق الصوتية (الصدى) | الأشعة تحت الحمراء الحرارية |
| يكشف | أي عائق صلب (بغض النظر عن الحرارة) | أي عائق صلب | البشر والحيوانات (مصادر حرارية متحركة) |
| مدى الكشف | 2-30 سم (قصير) | 2-400 سم (طويل) | 3-7 أمتار (طويل جداً) |
| تأثر بالضوء | ✅ يتأثر بالضوء القوي | ❌ لا يتأثر | ❌ لا يتأثر |
| تأثر باللون | ✅ يتأثر (الألوان الداكنة تقلل المدى) | ❌ لا يتأثر | ❌ لا يتأثر |
| زاوية الكشف | ضيقة (~35 درجة) | متوسطة (~30 درجة) | واسعة (~110 درجة) |
| التكلفة | منخفضة جداً | منخفضة | منخفضة |
| الاستخدام المناسب | كشف عوائق قريبة في الروبوتات | قياس المسافات وكشف العوائق البعيدة | كشف وجود الإنسان |
تتوفر وحدات تجنب العوائق بعدة أنواع تختلف في عدد المكونات أو طريقة العمل:
| النوع | المكونات | الميزات |
|---|---|---|
| النوع البسيط (3 Pin) | باعث + مستقبل + مقارن | مخرج رقمي فقط، مسافة كشف محدودة 2-30 سم |
| النوع المدمج (5 Pin) | باعث + مستقبل + مقارن + مرسل/مستقبل إضافي | قياس مسافة أكثر دقة |
| النوع القابل للبرمجة | يعتمد على متحكم داخلي | يسمح بضبط العتبة برمجياً ودقة أعلى |
