تعريف مجموعة التحكم عن بعد بالأشعة تحت الحمراء (IR Remote Control Kit with Receiver Module)
مجموعة التحكم عن بعد بالأشعة تحت الحمراء هي مجموعة متكاملة تتكون من جهاز تحكم عن بعد (Remote Control) يعمل بالأشعة تحت الحمراء، ووحدة استقبال (Receiver Module) يتم توصيلها بالمتحكم (مثل أردوينو). تسمح هذه المجموعة بالتحكم في المشاريع الإلكترونية عن بعد باستخدام أزرار جهاز التحكم، حيث يقوم المستقبل باستقبال الإشارات الضوئية الصادرة من جهاز التحكم وفك تشفيرها إلى أكواد رقمية يمكن للمتحكم قراءتها وتنفيذ أوامر بناءً عليها. تُستخدم هذه التقنية على نطاق واسع في أنظمة التحكم عن بعد للمنازل الذكية، الروبوتات، والأجهزة الإلكترونية التفاعلية، بفضل تكلفتها المنخفضة وسهولة استخدامها مقارنة بالتحكم اللاسلكي عبر الترددات الراديوية.
أبرز الميزات التقنية لجهاز التحكم عن بعد
| الميزة |
المواصفة |
| نوع الإشارة |
أشعة تحت حمراء (IR) بتردد 38 كيلوهرتز (النوع الأكثر شيوعاً) |
| نطاق التشغيل |
حتى 8-10 أمتار (يعتمد على خط الرؤية وزاوية التوجيه) |
| زاوية التشغيل |
حوالي 45-60 درجة (للجهة الأمامية للمستقبل) |
| عدد الأزرار |
21 زراً (شائع) أو أكثر حسب الطراز |
| بروتوكول التشفير |
NEC (الأكثر شيوعاً) أو Sony SIRC أو RC-5 |
| بطارية جهاز التحكم |
بطارية CR2025 أو CR2032 (3 فولت) |
| نوع المستقبل |
مستقبل أشعة تحت حمراء مدمج مع مرشح تردد 38 كيلوهرتز (VS1838B أو TL1838 الشائعين) |

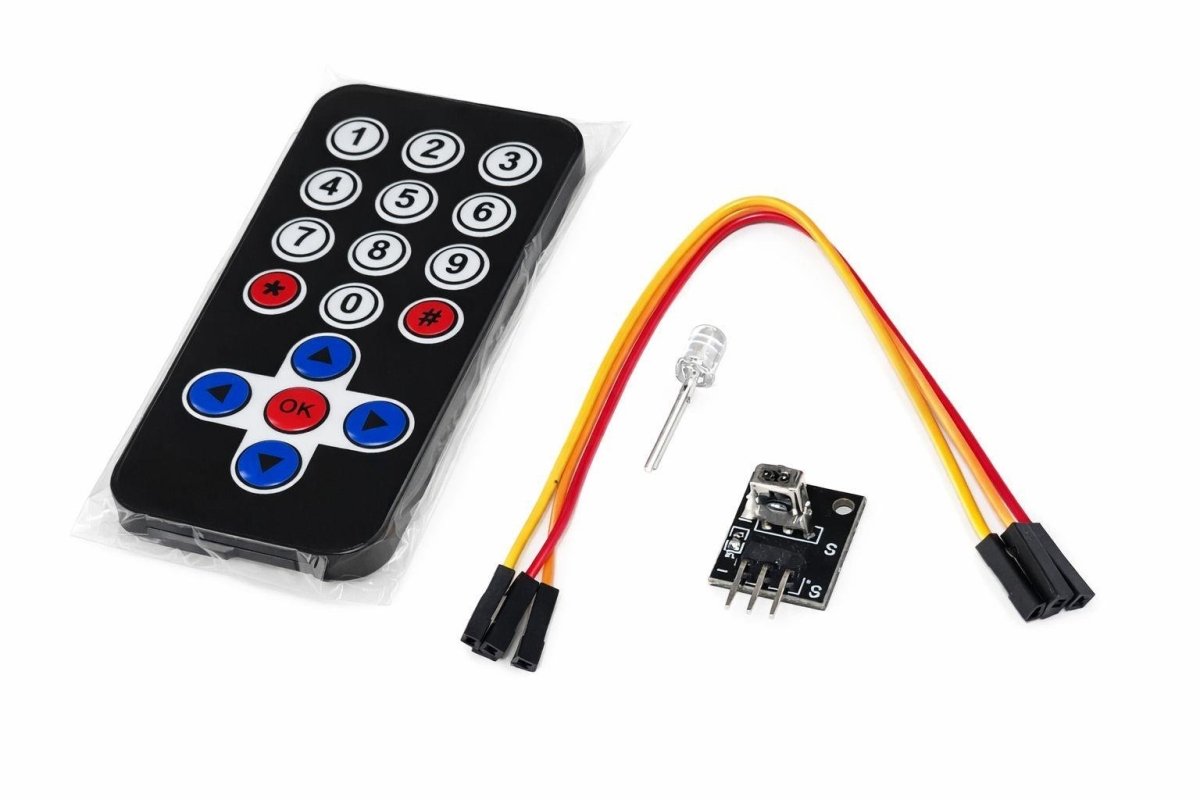

مكونات المجموعة وكيفية عملها
1. المكونات الرئيسية:
-
جهاز التحكم عن بعد (Remote): لوحة تحكم بلاستيكية مزودة بأزرار، ترسل إشارات تحت حمراء مشفرة عند الضغط على كل زر.
-
وحدة الاستقبال (Receiver Module): تحتوي على مستقبل للأشعة تحت الحمراء (غالباً VS1838B) مزود بمرشح ضوئي ومرشح تردد مدمج، وثلاثة أطراف (VCC, GND, OUT).
2. مبدأ العمل:
-
عند الضغط على زر في جهاز التحكم، يقوم المرسل بإرسال إشارة ضوئية تحت حمراء مشفرة (على تردد 38 كيلوهرتز) تتضمن كود الزر المحدد.
-
يلتقط المستقبل هذه الإشارة الضوئية، ويزيل التردد الحامل، ويستخرج الكود المشفر.
-
يقوم المتحكم (مثل أردوينو) بفك تشفير هذا الكود باستخدام مكتبة برمجية مخصصة، ومن ثم يمكن برمجته لتنفيذ إجراء معين عند استقبال كل كود (مثل تشغيل مصباح، تحريك محرك، تغيير وضعية وغيرها).
طريقة الاستخدام
1. توصيل وحدة الاستقبال بالمتحكم (أردوينو):
| طرف المستقبل |
الوظيفة |
التوصيل مع أردوينو |
| VCC (أو +) |
جهد التشغيل (5V أو 3.3V) |
5 فولت |
| GND (أو -) |
الأرضي |
GND |
| OUT (أو S) |
إشارة الخرج (البيانات) |
أي منفذ رقمي (مثل D11) |
ملاحظة هامة حول ترتيب الأطراف: تختلف ترتيبات الأطراف بين الموديلات. افحص اللوحة جيداً لتحديد طرف الإشارة (OUT) والجهد (VCC) والأرضي (GND) قبل التوصيل لتجنب تلف الوحدة.
2. التعرف على أكواد الأزرار (التعليم):
لكل زر في جهاز التحكم كود فريد (رقم سداسي عشري). لتحديد كود كل زر، يتم برمجة أردوينو لقراءة الإشارة من المستقبل وعرض الكود المستلم في الشاشة التسلسلية (Serial Monitor). يتم الضغط على كل زر وتسجيل الكود الخاص به في دفتر ملاحظات، ثم استخدام هذه الأكواد في البرنامج الرئيسي لربط كل زر بوظيفة محددة.
المشاريع التي تستخدم هذه المجموعة
تُستخدم مجموعة التحكم بالأشعة تحت الحمراء في العديد من المشاريع التفاعلية والعملية، ومن أشهرها:
-
التحكم في الأجهزة المنزلية: تشغيل وإطفاء المصابيح، المراوح، أو التلفزيونات عن بعد باستخدام أردوينو ووحدة مرحلات.
-
مشاريع المنزل الذكي: التحكم في الإضاءة، الستائر، الأجهزة الكهربائية، أو أنظمة الصوت عن بعد.
-
التحكم في الروبوتات والمركبات: توجيه حركة الروبوتات أو السيارات الذكية (أمامي، خلفي، يسار، يمين، أوامر خاصة).
-
مشاريع إنترنت الأشياء (IoT): إضافة عنصر التحكم عن بعد إلى أنظمة المراقبة أو المنزل الذكي المتصلة بالإنترنت.
-
أنظمة العرض: التحكم في عرض شاشات LCD أو OLED لتغيير القوائم، الصفحات، أو المعلومات المعروضة.
-
مشاريع الصوت: تشغيل وإيقاف الموسيقى، التحكم في مستوى الصوت، أو تغيير المسارات باستخدام وحدة MP3 مع أردوينو.
-
التحكم في محركات السيرفو: تغيير زاوية محركات السيرفو أو التحكم في أذرع الروبوت باستخدام أزرار التحكم.
-
أنظمة الإنذار: تفعيل أو إلغاء تفعيل نظام الإنذار عن بعد.
-
المشاريع التعليمية: تدريس مفاهيم الاتصالات اللاسلكية، التشفير، والتحكم عن بعد.
-
الألعاب التفاعلية: استخدام جهاز التحكم كأداة تحكم في ألعاب بسيطة مبرمجة على أردوينو.
