تعريف حساس الرطوبة Soil Moisture Sensor

حساس رطوبة التربة (Soil Moisture Sensor) هو جهاز إلكتروني يُستخدم لقياس محتوى الرطوبة في التربة. يعمل عن طريق قياس التوصيلية الكهربائية بين قطبين معدنيين مغروسين في التربة، حيث أن الماء موصل جيد للتيار الكهربائي، فكلما زادت الرطوبة، زادت التوصيلية، وقلت المقاومة بين القطبين، والعكس صحيح. يتوفر هذا الحساس بنوعين رئيسيين: النوع التناظري (Analog) والنوع الرقمي (Digital) (وهو نفس النوع لكن مع إضافة مقارن جهد (Comparator) ومقياس جهد لضبط عتبة الإنذار).

أبرز الميزات التقنية

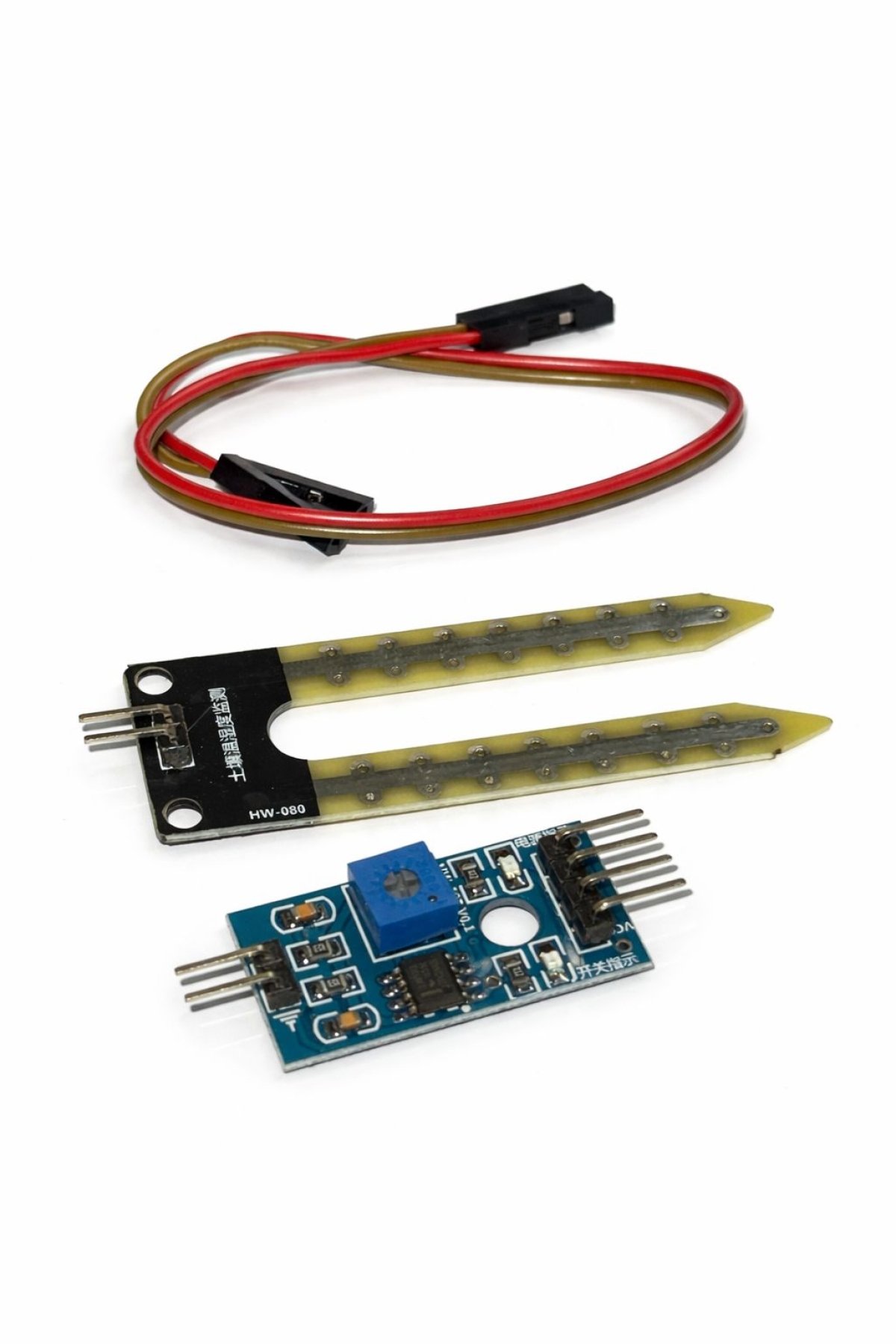

مكونات الحساس (النوع الرقمي الشائع)

يتكون الموديول من جزأين رئيسيين:

1. مجس الاستشعار (الجزء المعدني): القطبين المعدنيين اللذين يُغرسان في التربة.

2. لوحة التحكم الإلكترونية (الدائرة): تحتوي على شريحة LM393 (مقارن جهد)، ومقياس جهد لضبط الحساسية، ومصابيح LED للإشارة إلى حالة التشغيل والإنذار.

![تخطيطي بسيط لمكونات الحساس]

طريقة الاستخدام

1. التوصيلات الكهربائية (لكلا النوعين):

توصيله مع أردوينو:

• VCC ← 5V (أو 3.3V في أردوينو 3.3V)

• GND ← GND

• AO ← منفذ تناظري (مثل A0) لقراءة الرطوبة بدقة

• DO ← منفذ رقمي (اختياري، للإنذار)



  ملاحظة مهمة حول تفسير القيم:

• التربة الجافة: تعطي قراءة عالية (قريبة من 1023).

• التربة الرطبة: تعطي قراءة منخفضة (قريبة من 0).

• التربة في الهواء (بدون تربة): تعطي أعلى قراءة (≈ 1023).

• التربة مغمورة بالماء: تعطي أدنى قراءة (≈ 0).

• 3. ضبط الحساسية (للنوع الرقمي فقط):

• أدر مقياس الجهد (المقاومة المتغيرة) على اللوحة باستخدام مفك براغي صغير.

• اتجاه عقارب الساعة → يزيد الحساسية (ينشط عند رطوبة أقل).

• عكس عقارب الساعة → يقلل الحساسية (ينشط عند رطوبة أعلى).

• استخدم LED الموجود على اللوحة كدليل عند الوصول إلى العتبة المضبوطة.

• ---

  المشاريع التي تستخدم هذا الحساس

  يُستخدم حساس رطوبة التربة في العديد من المشاريع، ومن أشهرها:

  1. أنظمة الري الآلي (Auto Irrigation):

• أشهر استخداماته! حيث يقرأ الحساس رطوبة التربة، وعندما تنخفض عن حد معين، يقوم أردوينو بتشغيل مضخة مياه أو صمام إلكتروني لري النباتات تلقائيًا .

• 2. مشاريع الزراعة الذكية (Smart Farming):

• مراقبة رطوبة التربة في البيوت المحمية أو الحقول الكبيرة وإرسال البيانات عبر إنترنت الأشياء (IoT) إلى تطبيق هاتف أو موقع ويب .

• 3. أنظمة الإنذار:

• إطلاق إنذار (صوتي أو ضوئي) عندما تجف التربة أو تصبح رطبة جدًا، لتنبيه المستخدم للعناية بالنباتات .

• 4. المشاريع التعليمية:

• تعليم الطلاب مبادئ الاستشعار، والتحكم التناظري/الرقمي، وأنظمة التغذية الراجعة (Feedback Systems) .

• 5. مشاريع إنترنت الأشياء (IoT):

• إرسال بيانات رطوبة التربة إلى السحابة (مثل ThingSpeak أو Blynk) وعرضها على لوحات تحكم رقمية، مع إمكانية التحكم بالري عن بُعد .

• 6. أنظمة مراقبة النباتات المنزلية:

• جهاز صغير يوضع في أصيص النبات ويعرض مستوى الرطوبة على شاشة LCD أو يرسل إشعارًا للهاتف عند الحاجة للري .

• 7. مشاريع الدفيئات الزراعية (Greenhouses):

• مراقبة وتحسين ظروف النمو من خلال ربط الرطوبة مع عوامل أخرى مثل درجة الحرارة والضوء .

• 8. أنظمة الري بالطاقة الشمسية:

• دمج الحساس مع نظام طاقة شمسية لتشغيل مضخة مياه تلقائيًا بناءً على رطوبة التربة وحاجة النباتات .

• ---

  تحذيرات ونصائح مهمة

• تآكل الأقطاب المعدنية: من أهم عيوب هذا الحساس أن الأقطاب المعدنية تتآكل مع مرور الوقت بسبب التيار الكهربائي والتفاعل مع الأملاح والمعادن في التربة . وللتغلب على ذلك:

  • استخدم الحساس لفترات قصيرة (شغل الحساس فقط عند أخذ القراءة، ثم أطفئه لتوفير الطاقة وإطالة عمره).

  • يمكن طلاء الأقطاب بطبقة عازلة رقيقة (مثل الورنيش) مع ترك أطراف صغيرة مكشوفة للتلامس.

• التداخل مع الأملاح: وجود أملاح عالية في التربة قد يعطي قراءات غير دقيقة.

• المعايرة: كل نوع تربة له خصائص مختلفة، لذا يُفضل معايرة الحساس يدويًا لكل مشروع عن طريق أخذ قراءات للتربة جافة ورطبة وحساب النسب المئوية بناءً على ذلك.

• تجنب قص الأقطاب: لا تقم بقص الأقطاب المعدنية لتغيير طولها، فهذا قد يؤثر على دقة القياس.

• التربة في الهواء: لا تترك الحساس في الهواء الجاف لفترات طويلة، فقد يعطي قراءات غير دقيقة ويتلف بسرعة.

• التنظيف: بعد كل استخدام، نظف الأقطاب المعدنية بقطعة قماش جافة لإزالة بقايا التربة والأملاح.

• استخدام مقاومة سحب (Pull-up): إذا كنت تستخدم الخرج الرقمي (DO)، قد تحتاج إلى تفعيل المقاومة الداخلية Pull-up في المتحكم لمنع القراءات العشوائية.

• ---

  مقارنة سريعة بين النوعين

  الميزة	التناظري (Analog)	الرقمي (Digital)
  دقة القياس	عالية	منخفضة (نعم/لا)
  ضبط العتبة	برمجيًا (مرونة عالية)	يدويًا (مقياس جهد)
  التكلفة	منخفضة	منخفضة (نفس السعر تقريبًا)
  الاستخدام الموصى به	مشاريع ري ذكية، مراقبة مستمرة	إنذارات بسيطة، مشاريع تعليمية للمبتدئين
  مصادر الخطأ	قليلة	أكثر (بسبب المقارن التناظري)
